كيفية حساب نسبة التروس لمخفض الكواكب؟

كمورد للمخفضات الكوكبية، كثيرًا ما أواجه عملاء مهتمين بفهم كيفية حساب نسبة التروس للمخفض الكوكبي. تعتبر هذه المعرفة أمرًا بالغ الأهمية لأنها تؤثر بشكل مباشر على أداء وملاءمة المخفض لمختلف التطبيقات. في منشور المدونة هذا، سأرشدك خلال عملية حساب نسبة التروس للمخفض الكوكبي، مما يوفر لك فهمًا واضحًا لهذا المفهوم الأساسي.

فهم مخفضات الكواكب

قبل الغوص في حساب نسبة التروس، من الضروري أن يكون لديك فهم أساسي لماهية المخفض الكوكبي. يتكون المخفض الكوكبي من ترس شمسي مركزي، وتروس كوكبية متعددة تدور حول ترس الشمس، وترس حلقي خارجي. عادةً ما يتم تركيب التروس الكوكبية على حامل، والذي يمكن أن يدور أيضًا. يسمح هذا التصميم الفريد بنقل عزم الدوران العالي والحجم الصغير والكفاءة العالية.

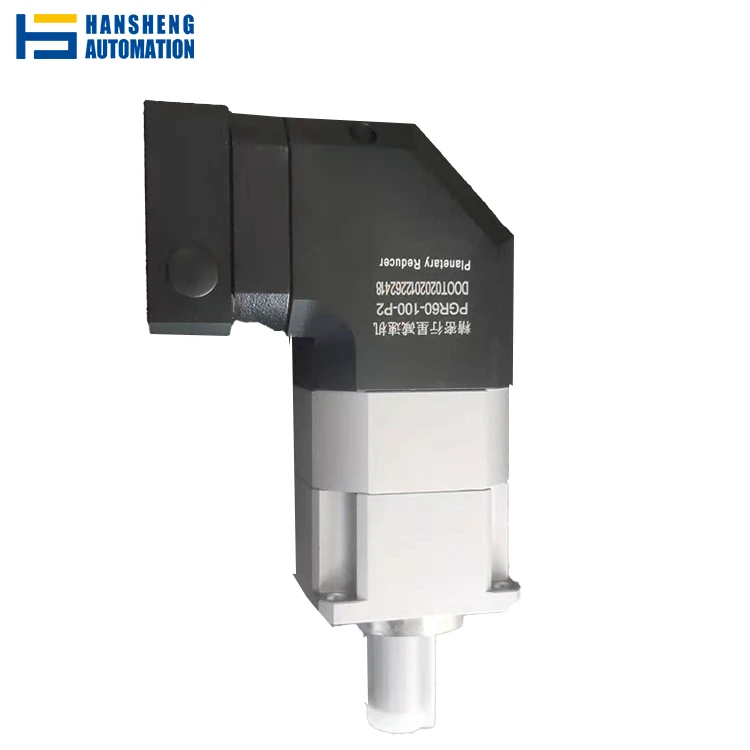

تُستخدم المخفضات الكوكبية على نطاق واسع في العديد من الصناعات، بما في ذلك الروبوتات والأتمتة والفضاء والسيارات. وهي معروفة بقدرتها على توفير نسب تخفيض عالية في عبوة صغيرة، مما يجعلها مثالية للتطبيقات ذات المساحة المحدودة. يمكنك معرفة المزيد حول الأنواع المختلفة من مخفضات الكواكب على موقعنامحركات الكواكبوعلب التروس الكوكبيةالصفحات.

أساسيات نسبة التروس

يتم تعريف نسبة التروس للمخفض الكوكبي على أنها نسبة سرعة الإدخال إلى سرعة الإخراج. بمعنى آخر، فإنه يخبرك بعدد المرات التي يجب أن يدور فيها عمود الإدخال حتى يقوم عمود الخرج بدورة كاملة. تعني نسبة التروس الأعلى أن عمود الخرج يدور بشكل أبطأ من عمود الإدخال، مما يؤدي إلى زيادة في عزم الدوران.

هناك نوعان رئيسيان من نسب التروس في المخفض الكوكبي: نسبة التروس البسيطة ونسبة التروس المركبة. يتم استخدام نسبة التروس البسيطة عندما يكون للمخفض مرحلة واحدة فقط، بينما يتم استخدام نسبة التروس المركبة للمخفضات متعددة المراحل.

حساب نسبة التروس البسيطة

لنبدأ بحساب نسبة التروس البسيطة لمخفض كوكبي أحادي المرحلة. تعتمد الصيغة الأساسية لحساب نسبة التروس للمخفض الكوكبي على المكون الذي يظل ثابتًا، وهو الإدخال، والذي هو الإخراج.

الحالة 1: الترس الحلقي الثابت، والترس الشمسي كمدخل، والناقل كمخرج

في هذا التكوين، يتم إعطاء صيغة نسبة التروس (GR) بواسطة:
[GR = 1+\frac{N_r}{N_s}]
حيث (N_r) هو عدد أسنان الترس الحلقي و (N_s) هو عدد أسنان الترس الشمسي.

على سبيل المثال، إذا كان الترس الشمسي يحتوي على 20 سنًا والترس الحلقي يحتوي على 80 سنًا، فإن نسبة التروس هي:
[GR = 1+\frac{80}{20}=1 + 4=5]
وهذا يعني أن عمود الإدخال (المتصل بالعتاد الشمسي) يجب أن يدور 5 مرات حتى يقوم عمود الخرج (المتصل بالحامل) بإجراء دورة كاملة واحدة.

الحالة 2: الحامل الثابت، والعتاد الشمسي كمدخل، والعتاد الحلقي كمخرج

صيغة نسبة التروس لهذه الحالة هي:
[GR=-\frac{N_r}{N_s}]
تشير الإشارة السلبية إلى أن اتجاه دوران الخرج معاكس لاتجاه الإدخال.

الحالة 3: معدات Sun Gear الثابتة، والناقل كمدخل، والعتاد الحلقي كمخرج

صيغة نسبة التروس هي:
[GR=\frac{N_r}{N_r - N_s}]

حساب نسبة التروس المركبة

بالنسبة للمخفضات الكوكبية متعددة المراحل، يتم حساب نسبة التروس المركبة عن طريق ضرب نسب التروس لكل مرحلة على حدة. لنفترض أن لديك مخفض كوكبي ذو مرحلتين، ونسبة التروس للمرحلة الأولى هي (GR_1) ونسبة التروس للمرحلة الثانية هي (GR_2). ثم يتم إعطاء نسبة التروس الإجمالية (GR_{total}) بواسطة:
[GR_{الإجمالي}=GR_1\مرات GR_2]

على سبيل المثال، إذا كانت نسبة التروس للمرحلة الأولى هي 3 ونسبة التروس للمرحلة الثانية هي 4، فإن نسبة التروس الإجمالية للمخفض ذو المرحلتين هي (3×4 = 12).

العوامل المؤثرة على حساب نسبة التروس

عند حساب نسبة التروس للمخفض الكوكبي، هناك عدة عوامل تحتاج إلى أخذها في الاعتبار:

دقة عدد الأسنان

تعد دقة عدد الأسنان على تروس الشمس، وتروس الكوكب، والتروس الحلقية أمرًا بالغ الأهمية لحساب نسبة التروس بدقة. يمكن أن تؤدي أي أخطاء في عدد الأسنان إلى اختلافات كبيرة في نسبة التروس المحسوبة.

التسامح التصنيعي

يمكن أن تؤثر تفاوتات التصنيع أيضًا على نسبة التروس الفعلية لمخفض الكواكب. يمكن أن تؤدي الاختلافات الصغيرة في أبعاد التروس والناقل إلى انحراف نسبة التروس الفعلية قليلاً عن القيمة المحسوبة.

التشحيم والاحتكاك

يمكن أن يؤثر التشحيم والاحتكاك داخل المخفض على الكفاءة ونسبة التروس الفعالة. يمكن أن يؤدي التشحيم السيئ إلى زيادة الاحتكاك، مما قد يؤدي إلى فقدان الطاقة وتغيير في سرعة الخرج.

أهمية حساب نسبة التروس الصحيحة

يعد حساب نسبة التروس بشكل صحيح أمرًا في غاية الأهمية لعدة أسباب:

تحسين الأداء

تضمن نسبة التروس الصحيحة أن يعمل المخفض الكوكبي بمستوى الأداء الأمثل. فهو يسمح بالمطابقة الصحيحة لمصدر طاقة الإدخال (مثل المحرك) مع متطلبات الحمل، مما يزيد من الكفاءة ويقلل من استهلاك الطاقة.

سعة التحميل

تؤثر نسبة التروس على القدرة الاستيعابية للحمل للمخفض. يمكن أن تؤدي نسبة التروس الأعلى إلى زيادة عزم الدوران، مما يسمح للمخفض بالتعامل مع الأحمال الثقيلة. ومع ذلك، من المهم التأكد من أن المخفض مصمم للتعامل مع عزم الدوران المتزايد.

ملاءمة التطبيق

تتطلب التطبيقات المختلفة نسب تروس مختلفة. على سبيل المثال، في الذراع الآلية، هناك حاجة إلى نسبة تروس عالية الدقة لضمان تحديد الموقع بدقة. من خلال حساب نسبة التروس بشكل صحيح، يمكنك تحديد المخفض الكوكبي الأكثر ملاءمة لتطبيقك المحدد. يمكنك استكشاف لديناعلب التروس الكوكبية عالية الدقةلمثل هذه التطبيقات.

خاتمة

يعد حساب نسبة التروس للمخفض الكوكبي جانبًا أساسيًا لاختيار المخفض المناسب لتطبيقك. من خلال فهم المبادئ والصيغ الأساسية المعنية، يمكنك اتخاذ قرارات مستنيرة والتأكد من أن المخفض يلبي متطلبات الأداء الخاصة بك.

إذا كنت في السوق لشراء مخفض كوكبي وتحتاج إلى مساعدة في حساب نسبة التروس أو لديك أي أسئلة أخرى، فنحن هنا لمساعدتك. يتمتع فريق الخبراء لدينا بخبرة واسعة في مجال مخفضات الكواكب ويمكنه تزويدك بالإرشادات التي تحتاجها. اتصل بنا لبدء مناقشة حول متطلباتك المحددة ودعنا نعمل معًا لإيجاد الحل الأمثل لك للمخفض الكوكبي.

مراجع

• "أنظمة التروس الكوكبية: التصميم والتحليل" بقلم GM Maitra
• "التصميم الميكانيكي لعناصر الآلة والآلات: منظور منع الفشل" بقلم روبرت سي. جوفينال وكورت إم. مارشيك
