كيفية اختيار المحرك المناسب لمحرك التوافقي؟

مرحبًا يا من هناك! كمورد للمحركات التوافقية ، غالبًا ما يتم سؤالك عن كيفية اختيار المحرك المناسب لمحرك توافقي. إنه قرار حاسم لأن المحرك الذي تختاره يمكن أن يؤثر بشكل كبير على الأداء والكفاءة وطول العمر لنظامك بالكامل. في هذه المدونة ، سأشارك بعض الأفكار والنصائح لمساعدتك في اتخاذ خيار مستنير.

فهم محركات التوافقي

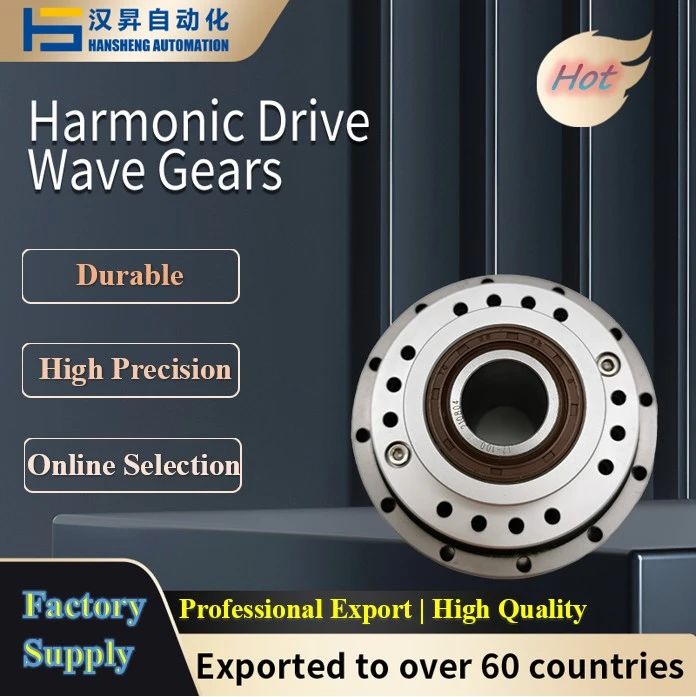

أولاً ، دعنا نذهب بسرعة إلى ماهية محركات الأقراص التوافقية. محرك التوافقي ، المعروف أيضًا باسم أتروس موجة السلالة، هو نوع فريد من نظام التروس الذي يوفر نسب تقليل عالية ، ورد فعل عكسي ، وحجم مضغوط. يتكون من ثلاثة مكونات رئيسية: مولد الموجة ، و flexspline ، و spline دائرية. يشوه مولد الموجة Flexspline ، الذي يشارك بعد ذلك مع الخط الدائري ، مما يخلق نقل حركة دقيق وفعال.

يتم استخدام محركات الأقراص هذه في مجموعة واسعة من التطبيقات ، من الروبوتات والفضاء إلى المعدات الطبية والأتمتة الصناعية. إن قدرتهم على توفير حركة ناعمة ودقيقة تجعلهم خيارًا شائعًا للمهام التي تتطلب دقة عالية.

العوامل التي يجب مراعاتها عند اختيار محرك

متطلبات عزم الدوران

أحد أهم العوامل التي يجب مراعاتها هي متطلبات عزم الدوران في طلبك. عزم الدوران هو القوة الدورانية التي يحتاجها المحرك إلى توليدها لتحريك الحمل. تحتاج إلى حساب أقصى عزم الدوران الذي سيحتاجه محركك التوافقي للتعامل معه أثناء التشغيل. ويشمل ذلك كل من عزم الدوران الثابت (عزم الدوران المطلوب لبدء التحريك يتحرك) وعزم الدوران الديناميكي (عزم الدوران المطلوب للحفاظ على الحمل يتحرك بسرعة ثابتة).

لحساب عزم الدوران ، ستحتاج إلى معرفة وزن الحمل ، ونصف قطر الحمل ، ومعدلات التسارع والتباطؤ. هناك العديد من الآلات الحاسبة والصيغ المتاحة على الإنترنت لمساعدتك في هذا الحساب. بمجرد حصولك على قيمة عزم الدوران ، يمكنك تحديد محرك يمكن أن يوفر هذا العزم على الأقل. من الجيد أيضًا اختيار محرك مع تصنيف عزم الدوران أعلى قليلاً لحساب أي أحمال أو اختلافات غير متوقعة في ظروف التشغيل.

متطلبات السرعة

عامل حاسم آخر هو متطلبات السرعة لتطبيقك. تحدد سرعة المحرك مدى سرعة التحميل. تحتاج إلى معرفة الحد الأقصى للسرعة التي يحتاج بها محركك التوافقي إلى العمل. عادة ما يتم قياس هذا في الثورات في الدقيقة (دورة في الدقيقة).

عند اختيار محرك ، تأكد من تحقيق السرعة المطلوبة. ومع ذلك ، ضع في اعتبارك أن سرعة المحرك وسرعة عمود الإخراج في محرك التوافقي ترتبط بنسبة تخفيض محرك الأقراص. لذلك ، تحتاج إلى أخذ هذا في الاعتبار عند حساب سرعة المحرك المطلوبة. على سبيل المثال ، إذا كان محرك الأقراص التوافقي الخاص بك يحتوي على نسبة تخفيض قدرها 100: 1 وتحتاج إلى عمود الإخراج للتدوير عند 10 دورة في الدقيقة ، فسوف يحتاج المحرك إلى التدوير عند 1000 دورة في الدقيقة.

متطلبات الطاقة

السلطة هي المعدل الذي يتم به العمل. في سياق المحركات ، فإن كمية الطاقة الكهربائية يستهلكها المحرك لتوليد عزم الدوران والسرعة المطلوبة. تحتاج إلى حساب متطلبات الطاقة الخاصة بتطبيقك للتأكد من أن المحرك يمكنه التعامل مع الحمل دون ارتفاع درجة الحرارة أو الاحتراق.

عادة ما يتم قياس قوة المحرك في واط (ث). لحساب الطاقة ، يمكنك استخدام الصيغة: Power (W) = Torque (NM) X Speed ​​(RAD/S). بمجرد حصولك على قيمة الطاقة ، يمكنك تحديد محرك مع تصنيف الطاقة يساوي أو أكبر من القيمة المحسوبة.

كفاءة

الكفاءة هي اعتبار مهم عند اختيار محرك. سوف يستهلك المحرك الأكثر كفاءة طاقة أقل ويولد حرارة أقل ، مما يمكن أن يوفر لك المال على تكاليف التشغيل ويطيل عمر المحرك. عند مقارنة المحركات ، ابحث عن تصنيف الكفاءة ، والذي يتم التعبير عنه عادة كنسبة مئوية. يعني تصنيف الكفاءة الأعلى أن المحرك يحول المزيد من الطاقة الكهربائية إلى طاقة ميكانيكية ويضيع طاقة أقل مثل الحرارة.

الحجم والوزن

يعد حجم ووزن المحرك أيضًا عوامل مهمة ، خاصةً إذا كنت تعمل مع تطبيق مقيد بالفضاء. تحتاج إلى اختيار محرك يمكن أن يتناسب مع المساحة المتوفرة ولن يضيف الكثير من الوزن إلى النظام. تُعرف محركات الأقراص التوافقية بحجمها المدمج ، لذلك سترغب في اختيار محرك يكمل هذه الميزة.

متطلبات التحكم

اعتمادًا على التطبيق الخاص بك ، قد تحتاج إلى محرك يمكن التحكم فيه بسهولة. تتطلب بعض التطبيقات التحكم الدقيق للسرعة ، في حين أن البعض الآخر قد يحتاج إلى أن يبدأ المحرك ويتوقف بسرعة. هناك أنواع مختلفة من المحركات المتوفرة ، مثل محركات DC ، ومحركات AC ، ومحركات Stepper ، ولكل منها خصائص التحكم الخاصة بها.

من السهل نسبيًا للتحكم في محركات التيار المستمر ويمكن أن توفر التحكم في السرعة السلس. يتم استخدام محركات AC بشكل أكثر شيوعًا في التطبيقات الصناعية ويمكن التحكم فيها باستخدام محركات التردد المتغيرة (VFDs). تعتبر محركات Stepper مثالية للتطبيقات التي تتطلب تحديد موقعها ويمكن التحكم فيها باستخدام برنامج تشغيل محرك Stepper.

أنواع المحركات المناسبة للمحركات التوافقية

محركات العاصمة

تعد محركات DC خيارًا شائعًا لمحركات التوافقي لأنه من السهل التحكم في ذلك ويمكن أن يوفر عزم دوران عالي بسرعات منخفضة. كما أنها غير مكلفة نسبيا ومتاحة على نطاق واسع. هناك نوعان رئيسيان من محركات التيار المستمر: مصحوب بالفرشاة وبدون فرش.

تتمتع محركات DC المصنوعة بالفرشاة بتصميم بسيط وسهلة التشغيل. ومع ذلك ، لديهم فرش تلبس مع مرور الوقت ، والتي يمكن أن تتطلب الصيانة. من ناحية أخرى ، لا تحتوي محركات DC بدون فرش على فرش ، مما يعني أن لديها عمر أطول وتتطلب صيانة أقل. كما أنها توفر كفاءة أفضل وسرعات أعلى.

محركات AC

تُستخدم محركات التيار المتردد بشكل شائع في التطبيقات الصناعية لأنها موثوقة ويمكنها التعامل مع الأحمال العالية. وهي متوفرة في أنواع مختلفة ، مثل المحركات التعريفية والمحركات المتزامنة.

المحركات التعريفية هي أكثر أنواع المحركات التي تستخدم على نطاق واسع. فهي بسيطة ، وعرة ، وغير مكلفة. ومع ذلك ، لديهم كفاءة أقل مقارنة بأنواع أخرى من المحركات. المحركات المتزامنة ، من ناحية أخرى ، توفر كفاءة أعلى والتحكم في السرعة بشكل أفضل. إنها أغلى من المحركات التعريفية ولكنها مناسبة للتطبيقات التي تتطلب التحكم الدقيق للسرعة.

محركات السائر

تعتبر محركات السائر مثالية للتطبيقات التي تتطلب تحديد موقع ومراقبة دقيقة. إنهم يتحركون بخطوات منفصلة ، مما يجعلها سهلة التحكم والوضع بدقة. تستخدم محركات السائر عادة في الروبوتات ، وآلات CNC ، والطابعات ثلاثية الأبعاد.

ومع ذلك ، فإن محركات السائر لها عزم دوران أقل مقارنةً بأنواع أخرى من المحركات ويمكن أن ترتفع درجة حرارتها إذا تم تشغيلها بسرعات عالية لفترات طويلة. كما أنها تتطلب سائق محرك السائر للتحكم في تشغيله.

مطابقة المحرك مع محرك التوافقي

بمجرد تحديد نوع المحرك المناسب لتطبيقك ، تحتاج إلى مطابقة محرك التوافقي. وهذا ينطوي على النظر في العوامل التالية:

نسبة الحد

تحدد نسبة الحد من محرك الأقراص التوافقي العلاقة بين سرعة المحرك وسرعة عمود الإخراج. تحتاج إلى اختيار محرك يمكن أن يوفر السرعة والعزم المطلوب عند إدخال محرك التوافقي ، مع مراعاة نسبة التخفيض.

تصاعد

يجب تركيب المحرك بشكل آمن على محرك التوافقي. تأكد من أن المحرك والمحرك التوافقي لهما أبعاد متزايدة متوافقة وأن هناك ثقوبًا وأقواسًا مناسبة متوفرة.

اقتران رمح

يجب أن يقترن عمود المحرك مع عمود الإدخال من محرك التوافقي. هناك أنواع مختلفة من أدوات توصيل العمود المتاحة ، مثل التوصيلات المرنة والقران الصلبة. اختر اقترانًا يمكن أن ينقل عزم الدوران بشكل فعال والذي يمكن أن يستوعب أي اختلال بين المحرك وأعمدة القيادة التوافقية.

خاتمة

يعد اختيار المحرك المناسب لمحرك التوافقي عملية معقدة تتطلب دراسة متأنية للعديد من العوامل. من خلال فهم عزم الدوران ، والسرعة ، والطاقة ، والكفاءة ، والحجم ، والوزن ، والتحكم في تطبيقك ، يمكنك اختيار محرك يعمل بشكل جيد مع محركك التوافقي وتوفير الأداء الأمثل.

إذا كنت لا تزال غير متأكد من المحرك الذي تختاره أو إذا كان لديك أي أسئلة أخرى حول محركات الأقراص التوافقية ، فلا تتردد في الاتصال بنا. نحن هنا لمساعدتك في اتخاذ القرار الصحيح والتأكد من أن تطبيقك يعمل بسلاسة. سواء كنت شركة صغيرة أو شركة كبيرة ، يمكننا تزويدك بمحرك التوافقي والحلول الحركية المناسبة لاحتياجاتك. لذا ، تواصل معنا اليوم ودعنا نبدأ محادثة حول مشروعك!

مراجع

• "تقنية محرك التوافقي: الأساسيات والتطبيقات" بواسطة Harmonic Drive LLC
• "دليل اختيار المحركات" من قبل شركة Baldor Electric Company
• "الميكانيكا الهندسية: الإحصائيات والديناميات" بقلم RC Hibbeler
