ما هي المكونات الرئيسية لمحرك فهرسة الكامة؟

مرحبًا يا من هناك! باعتباري موردًا لمحركات فهرسة الكاميرا، فقد كنت في خضم الأمر، حيث أتعامل مع هذه القطع الأنيقة من الآلات يومًا بعد يوم. لذا، فكرت في مشاركة القائمة المنسدلة حول ما يجعل محرك فهرسة الكاميرا علامة مميزة. دعونا نتعمق في الأمر!

1. الكاميرا

الكاميرا هي قلب وروح محرك فهرسة الكاميرا. إنه مثل قائد الأوركسترا، الذي ينسق جميع الحركات. الكاميرا عبارة عن مكون ميكانيكي مصمم خصيصًا بسطح محيطي. تم تشكيل هذا السطح بدقة للتحكم في حركة العضو المدفوع.

هناك أنواع مختلفة من الكاميرات المستخدمة في فهرسة محركات الأقراص. على سبيل المثال، تعد كاميرا التروس الدوارة خيارًا شائعًا. إنها توفر دقة عالية ويمكنها التعامل مع الأحمال الثقيلة. المحرك الكاميرا الرول جيريعد مثالًا رئيسيًا لمحرك الأقراص الذي يستخدم هذا النوع من الكاميرات. يحدد شكل الكاميرا سرعة وتسارع وتباطؤ حركة الفهرسة. يمكن للكاميرا المصممة جيدًا أن تضمن حركات سلسة ودقيقة وقابلة للتكرار، والتي تعد ضرورية في تطبيقات مثل آلات التعبئة والتغليف، ومطابع الطباعة، وخطوط التجميع.

2. التابع

التابع هو المكون الذي يتبع محيط الكاميرا. إنه على اتصال مباشر بسطح الكاميرا ويترجم حركة الكاميرا إلى عمل مفيد. يأتي المتابعون في أشكال مختلفة، مثل البكرات أو الدبابيس أو أشرطة التمرير.

يتم استخدام المتابعات الدوارة بشكل شائع في محركات فهرسة الكاميرا لأنها تقلل الاحتكاك والتآكل. وهي تتدحرج على طول سطح الكامة، مما يساعد على تقليل فقدان الطاقة وإطالة عمر كل من الكامة والمتابع. يجب أن يكون التفاعل بين الكاميرا والمتابع دقيقًا. يمكن أن يؤدي أي اختلال في المحاذاة أو التآكل المفرط إلى فهرسة غير دقيقة واهتزاز وحتى عطل ميكانيكي. لذلك، يعد التشحيم والصيانة المناسبة للتابع أمرًا ضروريًا للحفاظ على تشغيل محرك الأقراص بسلاسة.

3. رمح الإدخال

عمود الإدخال هو المكان الذي يتم فيه تغذية الطاقة إلى محرك فهرسة الكاميرا. يتم توصيله عادةً بمحرك أو بمصدر طاقة آخر. يدور عمود الإدخال بسرعة ثابتة، ثم يتم تحويل هذه الحركة الدورانية إلى حركة متقطعة أو مفهرسة بواسطة آلية الكامة والمتابع.

يجب أن يكون تصميم عمود الإدخال قويًا بدرجة كافية للتعامل مع متطلبات عزم الدوران والطاقة للمحرك. ويجب أيضًا مواءمتها بشكل صحيح مع الكاميرا والمكونات الأخرى لضمان كفاءة نقل الطاقة. في بعض محركات الأقراص، قد يحتوي عمود الإدخال على ميزات إضافية مثل الوصلات أو علب التروس لضبط السرعة أو عزم الدوران حسب الحاجة.

4. رمح الإخراج

عمود الإخراج هو المكان الذي يتم فيه تسليم الحركة المفهرسة. إنه متصل بالمعدات المدفوعة، مثل القرص الدوار أو الناقل. يدور عمود الإخراج بخطوات أو فترات منفصلة، ​​اعتمادًا على تصميم الكامة.

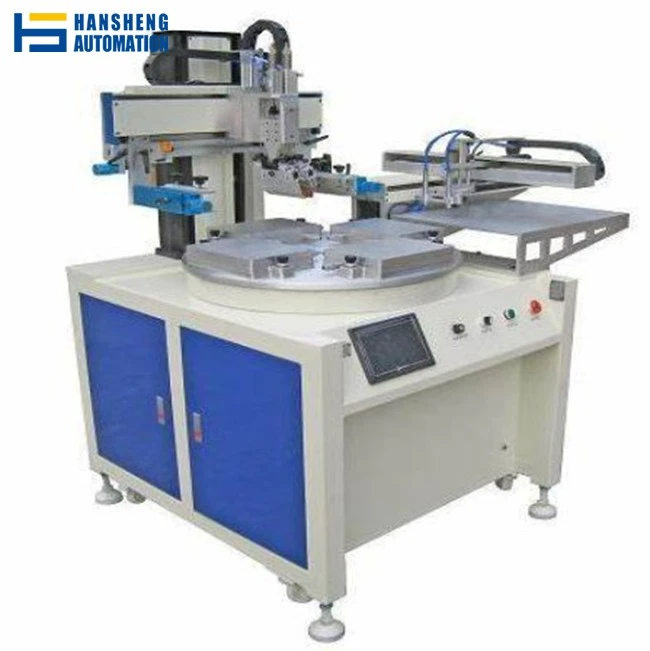

تعد دقة دوران عمود الإخراج أمرًا بالغ الأهمية في العديد من التطبيقات. على سبيل المثال، في أمفهرس الكاميرا لطابعات الأقراص الدوارة متعددة المحطات، يحتاج عمود الإخراج إلى وضع القرص الدوار بدقة في كل محطة من أجل الطباعة الدقيقة. يمكن أيضًا توصيل عمود الإخراج بمكونات ميكانيكية أخرى مثل التروس أو البكرات لنقل الحركة إلى أجزاء مختلفة من الماكينة.

5. السكن

الغلاف هو الغلاف الواقي الذي يجمع جميع مكونات محرك فهرسة الكاميرا معًا. يوفر الدعم الهيكلي ويحمي المكونات الداخلية من الغبار والأوساخ والملوثات الأخرى.

يتكون الغلاف عادةً من مواد عالية القوة مثل الحديد الزهر أو الألومنيوم. يجب أن تكون صلبة بما يكفي لتحمل القوى المتولدة أثناء التشغيل. يساعد الغلاف المصمم جيدًا أيضًا على تقليل الضوضاء والاهتزاز، مما يؤدي إلى تحسين الأداء العام وموثوقية محرك الأقراص. قد تحتوي بعض المساكن على ميزات إضافية مثل زعانف التبريد أو منافذ الوصول للصيانة.

6. المحامل

تستخدم المحامل لدعم الأعمدة الدوارة وتقليل الاحتكاك. إنهم يلعبون دورًا حاسمًا في ضمان التشغيل السلس والفعال لمحرك فهرسة الكاميرا. هناك أنواع مختلفة من المحامل المستخدمة، مثل المحامل الكروية، والمحامل الأسطوانية، ومحامل الدفع.

تُستخدم المحامل الكروية بشكل شائع للأحمال الشعاعية، بينما يمكن للمحامل الأسطوانية التعامل مع الأحمال الشعاعية والمحورية الأثقل. تستخدم محامل الدفع لدعم الأحمال المحورية. يعد الاختيار والتركيب الصحيح للمحامل أمرًا ضروريًا لمنع التآكل والفشل المبكر. يعد التشحيم والفحص المنتظم للمحامل ضروريًا أيضًا لإبقائها في حالة عمل جيدة.

7. نظام التشحيم

يعد التشحيم أمرًا حيويًا للتشغيل السليم لمحرك فهرسة الكاميرا. فهو يقلل الاحتكاك بين الأجزاء المتحركة، ويبدد الحرارة، ويمنع التآكل والتآكل.

هناك طرق مختلفة للتشحيم، مثل التشحيم بحمام الزيت، والتزييت بالشحم، والتزييت برذاذ الزيت. يعتمد اختيار طريقة التشحيم على نوع محرك الأقراص وظروف التشغيل وتوصيات الشركة المصنعة. يمكن لنظام التشحيم الذي يتم صيانته جيدًا أن يطيل عمر محرك الأقراص بشكل كبير ويحسن أدائه.

لماذا تختار محركات فهرسة الكاميرا الخاصة بنا؟

في شركتنا، نحن نفخر بتقديم محركات فهرسة الكاميرا عالية الجودة. تم تصميم محركات الأقراص لدينا بدقة، باستخدام أحدث تقنيات التصنيع والمواد عالية الجودة. لدينا مجموعة واسعة من المنتجات التي تناسب التطبيقات المختلفة، بما في ذلكجدول مؤشر معدات التأرجح.

نحن ندرك أن كل عميل لديه متطلبات فريدة، لذلك نقدم حلولًا مخصصة. فريق الخبراء لدينا على استعداد دائمًا لتقديم الدعم الفني والمشورة. سواء كنت تبحث عن محرك لمشروع صغير الحجم أو تطبيق صناعي كبير، فلدينا كل ما تحتاجه.

دعونا نتحدث!

إذا كنت في السوق لشراء محرك فهرسة الكاميرا، فأنا أحب أن أسمع منك. سواء كانت لديك أسئلة حول منتجاتنا، أو كنت بحاجة إلى عرض أسعار، أو كنت ترغب في مناقشة تطبيق معين، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحل الأمثل لاحتياجاتك.

مراجع

• "دليل التصميم الميكانيكي" بقلم روبرت سي جوفينال وكورت إم مارشيك
• "تصميم الآلة: نهج متكامل" بقلم روبرت إل نورتون
