توفر شركة Hansheng Automation Company-خدمة منتجات متكاملة ودعمًا فنيًا لمستخدمي الأتمتة الصناعية، وتستهدف العملاء المحليين والأجانب في صناعة الأتمتة. توفر الشركة بشكل أساسي مخفضات الدقة والأجزاء الدقيقة. في مجال منتجات مفهارس الكامة، لدينا 6 نماذج كبيرة، وهي DF/DS/DE/DT/DA/PU.

باعتبارها شركة كبيرة في مجال الأتمتة، توفر شركة Hansheng Automation للمستخدمين منتجات عالية الدقة والجودة والأداء-لعلبة التروس مع سنوات من التقدم التكنولوجي، بما في ذلك حلول التصميم والتطوير والتطبيق للمنصات الدوارة المجوفة، وفواصل الكامات، وعلب التروس التوافقية، وعلب التروس الكوكبية، والطاولات الدوارة CNC ذات 4 و 5 محاور وغيرها من المنتجات. لدينا العديد من النماذج لتلبية جميع احتياجاتك الصناعية وغيرها تقريبًا. بعد ذلك، سوف نقدم لك سلسلتنا المتنوعة من مقسمات الكامات واحدة تلو الأخرى.

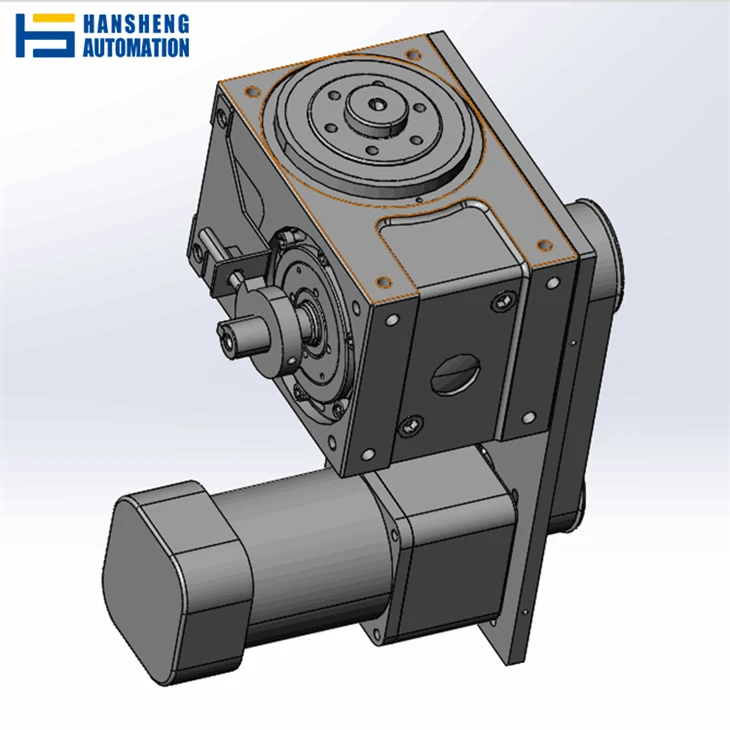

الأول هو فهرس الكاميرا من سلسلة DF، النموذج مقسم إلى 45DF، 60DF، 70DF، 80DF، 110DF، 140DF، 180DF، و250DF. تتميز هذه السلسلة بخصائص الخدمة الشاقة- ويمكنها تحمل الضغط الرأسي الشعاعي أو المحوري الكبير، وهو مناسب لمناسبات قيادة الأقراص الدوارة ذات الأحمال الكبيرة، وتُستخدم هذه السلسلة من الآلات على نطاق واسع في جميع أنواع آلات معالجة الأقراص والمؤسسات المماثلة للآلات الصناعية وقسم التشغيل الآلي المتقطع وأقراص القيادة.

140DF-06270-750w محرك فرامل بنسبة 50

140DFH-محرك مباشر

180DF-06270+1500w gear motor+ENC inverter

180DF-06270+1500مع محرك تروس + عاكس ENC

نموذج	45دف	60دف	70دف	80دف	110دف	140دف	180دف	250دف
قوة المحرك المتطابقة (KW)	0.06/0.09	0.09/0.12	0.12/0.15	0.15/0.2	0.4/0.75	0.75/1.5	1.5/2.2	2.2/3.7
قطر رمح جوفاء	8	16	20	30	40	50	60	80
الحمل الشعاعي المسموح به للخرج (kgf)	130	140	220	330	560	760	1200	3200
الحمل المحوري المسموح به (kgf)	140	142	300	420	700	1000	1500	4150
دقة الفهرسة (قوس ثانية)	±30	±30	±30	±30	±30	±30	±30	±30
الوزن (كجم)	7.0	13.0	18.0	32.0	65.0	90.0	220.0	685.0
أرقام المحطة	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
سطح التثبيت	VW 1-6 أي تركيب سطحي
سرعة عمود الإدخال (RPM)	5 ~ 800 (حتى التحميل الفعلي) يرجى إبلاغنا مسبقًا في حالة استخدام السرعة العالية
ملحوظة	2-12 محطة هي R1 رصاص واحد ما فوق 16 محطة هي R2. ر3. R4 خيوط متعددة

سلسلة DS من مفهارس الكامة متوفرة في 45DS، 60DS، 63DS، 70DS، 80DS، 83DS، 100DS، 110DS، 125DS، 140DS، 180DS. تعتمد هذه الآلات هيكل المغزل التقليدي، وبعد المطابقة مع التروس، أدوات التوصيل أو ألواح التوصيل، يمكن أن تكون مناسبة لمحرك الحزام الناقل، محرك التروس، محرك التوصيل بدون فجوات، إلخ. هذه السلسلة من مفهارس الكامة تستخدم على نطاق واسع في خطوط إنتاج الزجاجات وخطوط إنتاج تعبئة الصناديق.

140DS-Right 750W Right Angle Hollow — 140DS-الزاوية اليمنى المجوفة بقدرة 750 وات

180DS-22KW Right Angle Complete Set — 180DS-2.2KW مجموعة كاملة للزاوية اليمنى

نموذج	45DS	60DS	63DS	70DS	80DS	83DS	100 دي إس	110 دي إس	125DS	140 دي إس	180 دي إس
قوة المحرك المتطابقة (KW)	0.06/0.09	0.09/0.12	0.09/0.12	0.12/0.15	0.15/0.37	0.15/0.37	0.37/0.75	0.37/0.75	0.75/1.5	0.75/1.5	1.5/2.2
الحمل الشعاعي المسموح به للخرج (kgf)	80	180	180	220	220	330	400	500	600	730	1200
الحمل المحوري المسموح به (kgf)	72.5	150	150	220	220	420	450	550	630	860	1500
دقة الفهرسة (قوس ثانية)	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30
الوزن (كجم)	7.0	13.0	15.0	18.0	32.0	26.5	50.0	65.0	75.0	90.0	220.0
متطلبات خاصة لنموذج DS	أضف طولًا لعمود الإدخال وعمود الإخراج
أرقام المحطة	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
سطح التثبيت	VW 1-6 أي تركيب سطحي
سرعة عمود الإدخال (RPM)	5 ~ 800 (حتى التحميل الفعلي) يرجى الإبلاغ مسبقًا في حالة استخدام السرعة العالية
ملحوظة	ما فوق 16 محطة هي R2.R3.R4 خيوط متعددة

سلسلة DE من مفهرسات الكامات لها سبعة نماذج: 45DE، 60DE، 70DE، 80DE، 110DE، 140DE، و180DE. إن عمود الإخراج لهذه السلسلة من طاولات فهرسة الكامة عبارة عن عمود بمخرج المفتاح والشفة. يحتوي عمود الإخراج هذا على وضعين للقيادة. يمكن توصيل عمود إخراج المحرك المباشر بوصلات التوصيل، والأقراص الدوارة، وأكمام الفلنجة، وما إلى ذلك. ويمكن توصيل عمود إخراج المحرك غير المباشر بالعجلات المسننة، وعجلات التوقيت، والتروس، وما إلى ذلك. إن ماكينة سلسلة DE هذه مناسبة لتحديد موضع دوران الأحمال الثقيلة، مثل الأنواع المختلفة من آلات تجميع الأقراص، وآلات الحفر، وما إلى ذلك.

نموذج	45دي	60DE	70دي	80دي	110دي	140دي	180دي
قوة المحرك المتطابقة (KW)	0.06/0.09	0.09/0.12	0.12/0.15	0.15/0.37	0.37/0.75	0.75/1.5	1.5/2.2
الحمل الشعاعي المسموح به للخرج (kgf)	130	140	220	330	560	760	1200
الحمل المحوري المسموح به (kgf)	140	142	300	420	700	1000	1500
دقة الفهرسة (قوس ثانية)	±30	±30	±30	±30	±30	±30	±30
الوزن (كجم)	7.0	13.0	18.0	32.0	65.0	90.0	220.0
أرقام المحطة	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
سطح التثبيت	VW 1-6 أي تركيب سطحي
سرعة عمود الإدخال (RPM)	5 ~ 800 (حتى التحميل الفعلي) يرجى إبلاغ مقدمًا في حالة استخدام السرعة العالية
ملحوظة	2-12 محطة هي R1 رصاص واحد ما فوق 16 محطة هي R2.R3.R4 خيوط متعددة

تتوفر سلسلة DT من مفهارس الكامة في 80DT، و110DT، و140DT، و180DT، و210DT، و250DT، و350DT، و450DT. إنه مشابه في الوظيفة والتصميم لسلسلة Flange Model DF ويمكنه تحمل الأحمال المحورية الكبيرة والضغوط الشعاعية الرأسية أثناء تشغيل المحرك. يستخدم هذا النوع من طاولة الفهرسة الدوارة على نطاق واسع في مختلف الآليات والآلات الصناعية التي تتطلب أعمدة مجوفة وأحمال ثقيلة وأتمتة مباشرة لتحقيق محرك متقطع تلقائي متزامن.

80DT-BOUT-200W — 80DT-BOUT-أفقي 200 وات
توقيت الحزام البكرة

80DT-Timing belt pulley — 80DT-بكرة حزام التوقيت

نموذج	80DT	110 د.ت	140 د.ت	180 د.ت	210 دي تي	250 د.ت	350 د.ت	450 د.ت
قوة المحرك المتطابقة (KW)	0.12/0.2	0.2/0.4	0.4/0.75	0.75/1.5	0.75/1.5	1.5/2.2	2.2/3.7	3.7
قطر الفتحة المجوفة	30	40	50	60	115	80	125	180
الحمل الشعاعي المسموح به للخرج (kgf)	520	860	1050	1500	1950	2500	4500	6500
الحمل المحوري المسموح به (kgf)	220	420	720	1100	1520	1800	3300	4500
دقة الفهرسة (قوس ثانية)	±30	±30	±30	±30	±30	±30	±30	±30
الوزن (كجم)	20	50	85	190	450	500	1200	2240
أرقام المحطة	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
سطح التثبيت	الرسومات المرجعية
سرعة عمود الإدخال (RPM)	5 ~ 400 (حتى التحميل الفعلي) يرجى إبلاغ مقدمًا إذا كانت السرعة العالية تستخدم
ملحوظة	2-12 محطة هي R1 رصاص واحد ما فوق 16 محطة هي R2.R3.R4 خيوط متعددة

تتوفر محركات فهرسة الكامة من سلسلة DA في 70DA، و90DA، و110DA، و150DA، و190DA، و230DA، و330DA، و450DA. تم تصميم نماذج سلسلة DA بنفس تصميم نماذج طاولات DT، وتحتوي على قرص ثابت مرتفع وعمود مجوف كبير بقطر -في نهاية الإخراج. تدور شفة عمود الإخراج الكبير وتكون الحافة المركزية الصغيرة غير قابلة للتحريك. تستخدم أنواع مختلفة من المعدات الصناعية بالإضافة إلى -الخدمة الشاقة، والعمليات المتعددة، وتجميع المنتجات المعقدة هذه الفئة من الآلات على نطاق واسع. يساعد حجمه الرفيع جدًا على تقليل مساحة التثبيت وملاءمته للمناطق الصغيرة.

330DA18015kw — محرك سيرفو 330DA+180كوكب+15kw

نموذج	70دا	90DA	110دا	150دج	190دج	230دا	330دا	450دا
قوة المحرك المتطابقة (KW)	0.12/0.15	0.15/0.2	0.4/0.75	0.75/1.5	1.5/2.2	2.2/3.7	3.7	5.5
قطر الفتحة المجوفة	17	34	45	57	100	127	100	120
الحمل الشعاعي المسموح به للخرج (kgf)	316	500	700	1200	1840	2800	3560	4850
الحمل المحوري المسموح به (kgf)	142	215	350	700	920	1300	3430	4160
دقة الفهرسة (قوس ثانية)	±30	±30	±30	±30	±30	±30	±30	±30
الوزن (كجم)	15	28	42	86	185	285	1000	1600
أرقام المحطة	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
سطح التثبيت	الرجوع إلى الرسم
سرعة عمود الإدخال (RPM)	5 ~ 400 (حتى التحميل الفعلي) يرجى إبلاغنا مسبقًا في حالة استخدام السرعة العالية
ملحوظة	2-12 محطة هي R1 رصاص واحد ما فوق 16 محطة هي R2.R3.R4 خيوط متعددة

أخيرًا، هي سلسلة PU الخاصة بنا من فهارس الكامة، المتوفرة في PU50DS، PU60DS، PU65DS، PU80DS، PU100DS، PU125DS، PU150DS، PU175DS، PU225DS، PU250DS، PU320DS، والتي تعد مناسبة تمامًا لتزويد محركات الحزام ذات العجلات بخطوات كبيرة أو للفهرسة المتقطعة مع فترات بقاء طويلة. هذه السلسلة هي الأكثر ملاءمة لتزويد محرك سير تغذية العجلات بمسافة كبيرة أو للفهرسة المتقطعة مع وقت سكون طويل. يوجد أيضًا إصدار للخدمة الشاقة مكون من ثلاث-قطع-، وهو أكثر ملاءمة للبكرات السريعة والطويلة-التي تتميز بأوقات سكون أطول من الإصدار-المكون من قطعتين.

نموذج	PU50DS	PU60DS	PU65DS	PU80DS	PU100DS	PU125DS	PU150DS	PU175DS	PU225DS	PU250DS	PU320DS
أرقام المحطة	1, 2, 3, 4, 5, 6, 8
سطح التثبيت	الرجوع إلى الرسم
سرعة عمود الإدخال (RPM)	5 ~ 300 (حتى التحميل الفعلي) يرجى إبلاغنا مسبقًا في حالة استخدام السرعة العالية

في Hansheng، نقدم خدمة شاملة- مع مجموعة واسعة من نماذج مفهرسة الكاميرات، تفضل بالاتصال بنا!

س: ما هو جدول فهرسة الكاميرا؟

ج: جدول فهرسة الكاميرات هو جهاز ميكانيكي يمكنه تقسيم الكاميرات ودمجها وضبطها وفقًا لاحتياجات العمل المختلفة.

س: ما هي مميزات جدول فهرسة الكاميرا؟

ج: يتميز جدول فهرسة الكاميرا بمزايا الدقة العالية والقدرة على التكيف القوية والاستقرار والموثوقية والتشغيل السهل وما إلى ذلك، مما يمكن أن يحسن بشكل كبير من كفاءة المعالجة وجودة العمل.

س: ما هي الصناعات التي ينطبق عليها Cam Indexing Drive؟

ج: يستخدم Cam Indexing Drive على نطاق واسع في تصنيع الآلات، وتصنيع السيارات، والفضاء، وتصنيع الإلكترونيات، والأجهزة وغيرها من الصناعات، وهو جهاز لا غنى عنه وهام في صناعة التصنيع.

س: ما الذي يمكن تحقيقه في التطبيقات العملية بدقة وضوح تبلغ ±30 ثانية قوسية؟

ج: أولاً وقبل كل شيء، تعد دقة ±30 ثانية قوسية (حوالي 0.008 درجة) أكثر من كافية للاستخدامات الصناعية عالية الدقة-. عند التغيير إلى خطأ خطي، يكون خطأ تحديد الموضع عند الحافة أقل من أو يساوي 0.014 مم (1/5 قطر شعرة الإنسان) مع قطر قرص دوار يبلغ 1 متر.

س: هل تنخفض الدقة بعد فترة طويلة من عملية التحميل العالي-؟ كيف يمكن إجراء الصيانة للحفاظ على الدقة؟

ج: في ظل ظروف الصيانة العادية، يكون معدل تحلل الدقة أقل من أو يساوي 5% لكل 100000 ساعة (حوالي 12 عامًا):
أسباب التدهور: التآكل في المقام الأول بين الكامة والبكرات (يوصى باستبدال مادة التشحيم المقابلة كل 2000 ساعة)؛
نقاط الصيانة:

1. تجنب التحميل الزائد (يجب ألا يتجاوز الحمل الشعاعي 80% من جدول المعلمات)؛

2. درجة الحرارة المحيطة أقل من أو تساوي 40 درجة (درجات الحرارة المرتفعة تسرع شيخوخة الشحوم)؛

3. افحص خلوص الأسطوانة كل 5000 ساعة (اضبط إذا تجاوزت 0.02 مم).

س: كيف تتطابق مع المحرك؟

ج: طالما تم استيفاء شروط مطابقة الطاقة ونطاق سرعة التشغيل، فهذا مناسب. إذا كانت لديك أي أسئلة حول توافق المحرك، فيمكننا تقديم الحلول ذات الصلة.

س: هل يمكن استخدامه في صناعة تغليف المواد الغذائية (على سبيل المثال، آلات تعبئة القرص الدوار)؟

ج: نعم، تتضمن سلسلة DF موديل (110DF) مناسب جدًا لهذا التطبيق. ومع ذلك، لا ينبغي استخدامه في بيئات الطهي بالبخار ذات درجة الحرارة العالية-(درجة الحرارة أقل من أو تساوي 60 درجة، حيث قد يؤثر ذلك على أداء الشحوم).
