ما هي الأشكال الهيكلية الشائعة لسبائك آلات التبغ؟

إن الأعطال في مصبوبات آلات التبغ-مثل التشقق والتشوه والاهتزاز الزائد-لا تنتج غالبًا عن عيوب مادية، بل عن تصميم هيكلي غير مناسب. يحدد الشكل الهيكلي للمصبوب بشكل مباشر صلابته وتوزيع الأحمال وثباته على المدى الطويل-في بيئات الإنتاج عالية السرعة-.

توضح هذه المقالة الأشكال الهيكلية الأكثر شيوعًا لسبائك آلات التبغ وتشرح كيف يعمل كل تصميم على تحسين الأداء، مما يساعدك على اختيار الحل المناسب للتطبيقات الصعبة.



يحدد الشكل الهيكلي للسبك كيفية تصرفه تحت الأحمال الديناميكية، وليس فقط هندسته الخارجية. في ماكينات تعبئة السجائر عالية السرعة-التي تعمل بمعدل 300 إلى 1000 علبة في الدقيقة، تتعرض مكونات الصب بشكل مستمر للاهتزاز والضغط الدوري وأحمال الصدمات. غالبًا ما تؤدي نقاط الضعف الهيكلية-مثل سمك الجدار غير المتساوي أو دعم الأضلاع غير الكافي-إلى تشقق الكلال، أو التشوه، أو عدم المحاذاة أثناء التشغيل.

ومن الناحية العملية، يؤثر التصميم الهيكلي بشكل مباشر على العديد من عوامل الأداء الحاسمة. على سبيل المثال، يتم استخدام المصبوبات المقواة-المصنوعة من حديد الزهر الرمادي على نطاق واسع لتحسين الصلابة والاهتزاز الرطب، مما يقلل من خطر الرنين الذي يؤثر على البكرات ووحدات الختم.

ترتبط الدقة أيضًا ارتباطًا وثيقًا بالتصميم الهيكلي. تعتبر أسطح التركيب المُشكَّلة آليًا والأشكال الهندسية المرجعية الثابتة ضرورية للحفاظ على التفاوتات الصارمة-عادةً في حدود ±0.03 مم-في التجميعات المهمة، مما يضمن التوافق المتسق بين المكونات المتحركة.

بالإضافة إلى ذلك، تتطلب آلات التبغ الحديثة بشكل متزايد تصميمات صب معيارية ومتكاملة تعمل على تبسيط عملية التجميع وتسمح بإجراء ترقيات مستقبلية. إن اختيار الشكل الهيكلي المناسب لا يؤدي إلى تحسين الموثوقية فحسب، بل يقلل أيضًا من تكرار الصيانة ويطيل عمر الخدمة في بيئات الإنتاج الصعبة.

عادةً ما يتم تصميم مصبوبات آلات التبغ في عدة أشكال هيكلية قياسية، كل منها مُحسّن لوظائف ميكانيكية وظروف تشغيل محددة.

قواعد الآلة والإطارات

مصبوبات شديدة التحمل-تعمل كأساس للآلة. عادة ما تكون مصنوعة من الحديد الزهر الرمادي مع جدران سميكة وهياكل مضلعة- لضمان صلابة عالية وتخميد الاهتزازات.

الاستخدام النموذجي: أسِرة الآلة الرئيسية في خطوط التعبئة والتغليف عالية السرعة.

الدعامات الهيكلية والأقواس

مكونات متوسطة الحجم-مثل الأقواس ذات الشكل L-أو المضلعة المصممة لدعم التجميعات المتحركة. تتميز هذه الأجزاء غالبًا بأقسام معززة ونقاط تثبيت دقيقة.

الاستخدام النموذجي: دعامات الناقل، وحوامل الاستشعار، ومكونات الشد.

علب التروس ومرفقات ناقل الحركة

هياكل من النوع الصندوقي أو الأسطوانية تستخدم لتغليف التروس والأعمدة والمحامل. لقد تم تصميمها بجدران صلبة، وواجهات تثبيت ثابتة، وتجهيزات للتشحيم أو الختم.

الاستخدام النموذجي: علب التروس وأنظمة القيادة في آلات التبغ.

الأصداف والأغطية الواقية

مصبوبات رقيقة الجدران-مصممة لحماية المكونات الداخلية مثل المحركات أو الأنظمة الإلكترونية. تعطي هذه الهياكل الأولوية لسمك الجدار الموحد والتصميم خفيف الوزن.

الاستخدام النموذجي: أغطية المعدات والمرفقات الواقية.

إطارات الناقل والهياكل التوجيهية

هياكل مستطيلة أو على شكل قناة- لتوجيه حركة المنتج. تم تصميم هذه المكونات من أجل الصلابة والتفاعل السطحي السلس.

الاستخدام النموذجي: أنظمة النقل وخطوط مناولة المنتج.

تُستخدم هذه الأشكال الهيكلية على نطاق واسع كأساس للتصميمات المخصصة. من الناحية العملية، غالبًا ما يتم تحسين مصبوبات OEM بشكل أكبر بناءً على ظروف التحميل وتصميم الماكينة ومتطلبات الدقة.

يلعب اختيار المواد دورًا حاسمًا في تعزيز أداء هياكل الصب المختلفة.

يتم استخدام الحديد الزهر الرمادي على نطاق واسع لقواعد وإطارات الماكينات نظرًا لتخميد الاهتزاز الممتاز وقابلية التشغيل الآلي، مما يجعله مناسبًا للهياكل الكبيرة المضلعة التي تتطلب الاستقرار في ظل التشغيل المستمر.

عادةً ما يتم تطبيق السبائك البرونزية، مثل برونز الفوسفور أو برونز الألومنيوم، على البطانات وأسطح التآكل داخل المبيتات، حيث يكون الاحتكاك المنخفض ومقاومة التآكل الجيدة أمرًا ضروريًا.

غالبًا ما يتم اختيار حديد الدكتايل للدعامات والأقواس الهيكلية التي تتطلب قوة أعلى ومقاومة للصدمات مع الحفاظ على مرونة الصب.

تُستخدم سبائك الألومنيوم بشكل أساسي في الأغلفة والأغطية خفيفة الوزن، حيث يساعد تقليل الكتلة على تحسين كفاءة الماكينة بشكل عام والاستجابة الديناميكية.

فيما يتعلق بالعملية، يتم اختيار طرق الصب مثل صب الرمل، وصب الرغوة المفقودة، وصب الجاذبية بناءً على متطلبات هندسة الأجزاء والحجم. تعمل هذه العمليات على تمكين إنتاج الشكل القريب من-الصافي-، مما يقلل من متطلبات التشغيل الآلي مع الحفاظ على التحكم المتسق في الأبعاد.

ناجحأجزاء صب آلات التبغاتبع مبادئ التصميم الصارمة:

1.سمك الجدار الموحد: يمنع عيوب الانكماش والاعوجاج.

2.شرائح ونصف القطر: الحد الأدنى 3-6 ملم لتقليل تركيزات الإجهاد.

3.مشروع الزوايا: 1-2 درجة لتحرير القالب النظيف في صب الرمل.

4.التضليع والرؤساء: التعزيز الاستراتيجي دون إضافة وزن غير ضروري.

5.المحاكاة-التصميم الموجه: يتنبأ تحليل العناصر المحدودة (FEA) بالأداء قبل الصب الأول، مما يقلل العيوب بنسبة 40%.

هذه الاعتبارات تضمن كلجزء الصب المستخدم في آلات السجائريفي بمعايير ISO ويعمل بشكل لا تشوبه شائبة في بيئات 24/7.

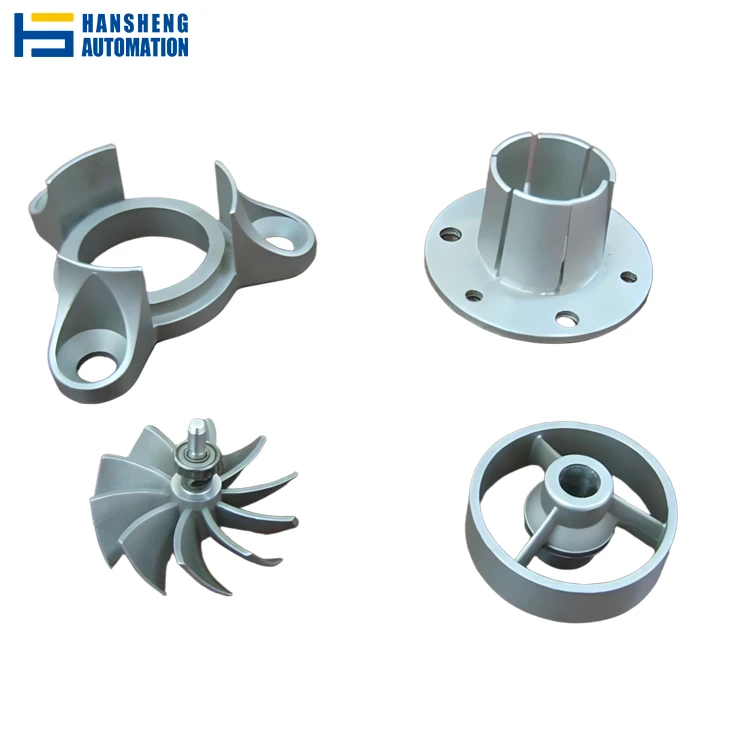

تركز شركة Hansheng Automation على تقديم حلول صب موثوقة لآلات التبغ عالية السرعة-من خلال الجمع بين إمكانيات الصب والتصنيع الدقيق داخل الشركة-. تنتج الشركة مجموعة واسعة من المكونات-بدءًا من قواعد الماكينات الكبيرة وحتى الأقواس الهيكلية المعقدة-مع الحفاظ على التحكم الدقيق في الأبعاد، عادةً في حدود ±0.03 مم للواجهات المهمة.

تغطي قدراتها التصنيعية عمليات صب متعددة، بما في ذلك صب الرمل، وصب الرغوة المفقودة، وصب الجاذبية، مما يسمح بالمرونة في اختيار المواد والتصميم الهيكلي بناءً على متطلبات التطبيق المحددة.

في التطبيقات العملية، تساعد هياكل الصب المصممة والمُصنعة بشكل صحيح على تحسين دقة المحاذاة، وتقليل التآكل المرتبط بالاهتزاز-، وإطالة فترات الخدمة في بيئات الإنتاج المستمر.
