معايير اختيار المواد وعمليات المعالجة الحرارية للمكونات الرئيسية لمخفضات التروس Hansheng

في مجال التصنيع-عالي الدقة، تعد مخفضات التروس هي المكونات الأساسية التي تحدد سقف الدقة والعمر التشغيلي وموثوقية نظام المعدات. تفرض تطبيقات مثل محركات المفاصل الآلية الصناعية، ومنصات نقل رقائق أشباه الموصلات، والطاولات الدوارة الدقيقة لأدوات الآلات CNC متطلبات صعبة للغاية على التكرار الموضعي، ومقاومة التعب، والاستقرار التشغيلي.

ولذلك فإن اختيار المواد وعمليات المعالجة الحرارية لا تقل أهمية عن نسبة التروس وعزم الدوران المقدر.

لقد كنا دائمًا متمسكين بهذا الاعتقاد: كل رقم دقيق في ورقة بيانات المنتج يجب أن يكون مدعومًا بعلم المواد وعمليات التصنيع الصارمة. فيما يلي عرض منهجي للفلسفة الأساسية والمعايير الفنية وراء اختيار المواد والمعالجة الحرارية لخطوط إنتاج المخفضات الأربعة الرئيسية لشركة Hansheng - وهو عرض للكفاءة الفنية الحقيقية وراء كل التزام دقيق نقوم به لكل طلب.

اختيار المواد

تتبع شركة Hansheng مبدأين أساسيين عند اختيار المواد:

1. أولاً، نحن لا نستبدل أبدًا المواد المتخصصة ببدائل ذات أغراض عامة-.

• ثانيًا، نحن لا نعطي الأولوية أبدًا لتوفير التكاليف على الأداء.

الحمل الأساسي-مكونات المحامل: الكامة، والتروس، وأنظمة التروس الكوكبية

تعتبر أنظمة الكامة والعتاد الرئيسي والعتاد الكوكبي هي المكونات التي تتعرض لأعلى إجهاد تلامس وأحمال دورية في المخفض. يؤدي فشل المواد بشكل مباشر إلى تدهور الدقة أو حتى الفشل الكامل للآلة. تغطي معايير اختيار المواد لهذه المكونات الجوانب الثلاثة التالية:

قوة التعب الاتصال

يجب أن تضمن المادة أن أسطح الأسنان لا تعاني من الحفر أو التشظي تحت الأحمال الدورية عالية التردد، مما يحافظ على حالة السطح المثالية طوال فترة الخدمة بأكملها.

الصلابة والاستجابة للمعالجة الحرارية

يتم إعطاء الأولوية لسبائك الفولاذ الهيكلية التي تستجيب بشكل موحد لعمليات الكربنة والتبريد وتظهر سلوك تشوه يمكن التنبؤ به لضمان الاتساق العالي في نتائج المعالجة الحرارية عبر الدفعات.

المتانة الأساسية

أثناء تحقيق صلابة سطحية عالية، يجب أن يمتلك قلب المادة صلابة كافية للصدمات لتحمل صدمات التحميل الزائد اللحظية أثناء التشغيل، مما يمنع الكسر الهش.

المكونات المرنة (للمخفضات التوافقية): Flexspline ومولد الموجة

باعتبارنا شركة مصنعة للمخفضات التوافقية الدقيقة، فإننا ندرك أن مادة الخط المرن لا يجب أن تحقق الصلابة الكافية فحسب، بل يجب أيضًا أن تستعيد مرونتها بالكامل بعد عشرات الملايين من التشوهات الدورية. هذه هي العتبة التكنولوجية الأساسية في تصنيع المخفض التوافقي.

المعالجة الحرارية

عندما يتجاوز انحراف الأبعاد بعد المعالجة الحرارية نطاق التسامح، لا يمكن ضمان درجة دقة المخفض.

تخضع المكونات المختلفة لعمليات المعالجة الحرارية المختلفة

الكربنة والتبريد
يتم تطبيقه على المكونات الحاملة للحمل الأساسي-مثل الكامات والتروس الرئيسية التي تتحمل ضغط التلامس العالي. من خلال زيادة تركيز الكربون السطحي، فإنه يحقق مزيجًا مناسبًا من صلابة السطح العالية (HRC 58–64) والمتانة الأساسية.

نيترة الغاز/البلازما
يتم تطبيقه على أعمدة دقيقة ومكونات الأكمام ذات الجدران الرفيعة-مع متطلبات صارمة للغاية للتحكم في التشوه. يتم تنفيذ عملية النيترة عند درجات حرارة منخفضة (480-580 درجة)، مما يؤدي إلى الحد الأدنى من التشوه في المعالجة الحرارية والحد الأقصى من الاحتفاظ بدقة الأبعاد التي تم تحديدها أثناء التشطيب.

تصلب الحث
يتم تطبيقه على الأجزاء الكبيرة والمكونات الهيكلية المعقدة التي تتطلب تقوية موضعية. إنه يتيح التصلب الانتقائي مع تقليل خطر التشوه الحراري الشامل.

التحكم في التشويه

يعد تشويه المكونات بعد المعالجة الحرارية تحديًا لا مفر منه لمعظم الشركات المصنعة لأدوات التخفيض. عندما يتجاوز التشوه نطاق التسامح، فإنه يؤدي إلى تضخيم أخطاء النقل مباشرة بعد التجميع، ويقلل من درجات الدقة، بل ويمكن أن يجعل التجميع مستحيلًا.

نحن نتحكم في تشوه المعالجة الحرارية ضمن النطاق الأدنى الذي تسمح به عملية التجميع من خلال التدابير الرئيسية الثلاثة التالية:

تركيبات دقيقة موحدة
يتم تصميم وتصنيع تركيبات المعالجة الحرارية المتخصصة بناءً على الخصائص الهندسية للمكونات بمواصفات مختلفة، مما يضمن توزيع الضغط الموحد طوال دورة التدفئة والتبريد.

بروتوكول التبريد المرحلي
بالنسبة للمكونات ذات الأشكال الهندسية المعقدة، يتم اعتماد استراتيجية التبريد المرحلية، وتقسيم عملية التبريد إلى مراحل متعددة يمكن التحكم فيها لتجنب تشوه الانكماش غير المتساوي الناتج عن تدرج التبريد شديد الانحدار.

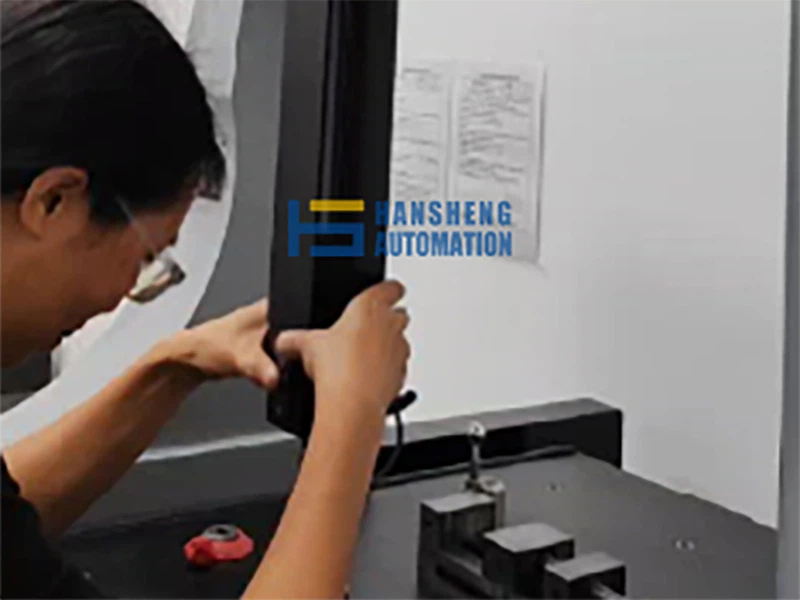

فحص CMM بعد-المعالجة الحرارية بنسبة 100%
بعد المعالجة الحرارية، يجب أن تخضع المكونات المهمة لإعادة -فحص دقيق باستخدام أجهزة القياس الإحداثية (CMM) لضمان عدم دخول أي أجزاء غير -في عملية التجميع الدقيقة اللاحقة.

"إن المواد ودقة المعالجة الحرارية أمران أساسيان. ويمثل استثمارنا في هاتين العمليتين التزامنا بكل طلب على حدة." - كريم، المدير العام لشركة Hansheng Automation

دقة منتجاتنا الأربعة الرئيسية

بفضل عمليات اختيار المواد والمعالجة الحرارية المذكورة آنفًا، يمكن لمنتجاتنا الأربعة الرئيسية لعلب التروس أن تحقق باستمرار معايير الدقة العالية. فيما يلي مخطط التوزيع الدقيق لعلب التروس لدينا.



مفهرس كام

طاولة دوارة مجوفة

علبة التروس الكوكبية

محرك متناسق

سيناريوهات التطبيق

تتميز مخفضاتنا بالدقة العالية وعمر الخدمة الطويل والضمان الممتد وخدمة ما بعد البيع الشاملة-، وقد تم تطبيقها على نطاق واسع في القطاعات الصناعية التالية ذات المتطلبات العالية. إذا كنت تبحث عن حلول نقل عالية الدقة-وموثوقية، فلا تتردد في الاتصال بنا لإجراء المناقشات الفنية.

• خطوط انتاج تعبئة التبغ

• تشغيل مفصل الروبوت الصناعي

• معدات نقل رقائق أشباه الموصلات والمحاذاة الدقيقة

• طاولات دوارة دقيقة لأدوات الآلة CNC ورؤوس الفهرسة

• أنظمة-اختيار عالية السرعة-و-وضع لخطوط التجميع الآلية

• معدات التصوير الطبي والآليات الجراحية الروبوتية

• مراحل المعالجة بالليزر وتحديد المواقع بدقة بصرية

باعتبارها شركة رائدة في تصنيع مخفضات الدقة، تجمع شركة Hansheng Automation بين قدرات التصنيع المتقدمة والفهم العميق لعلوم المواد والتحسين المستمر لعمليات المعالجة الحرارية. ومن خلال الالتزام بمعايير التصنيع الأكثر صرامة، فإننا نقدم مكونات نقل الدقة الأكثر موثوقية.
