تم تصميم أحزمة التوقيت الخاصة بشركة Hansheng Automation خصيصًا لمصنعي آلات التعبئة والتغليف. لقد قمنا للتو بتسليم مجموعة من الأنواع المختلفة من أحزمة التوقيت إلى أحد عملاء آلات التعبئة والتغليف في هولندا. تعد أحزمة التوقيت من أكثر المواد الاستهلاكية شيوعًا في خطوط الإنتاج والتصنيع، وبالتالي تتطلب استبدالًا منتظمًا. نحن لا نقدم أنواعًا مختلفة من أحزمة التوقيت فحسب، بل نقدم أيضًا مفهارس الكامات، ومكونات النقل الأساسية التي تتيح تحديد الموضع الدقيق في آلات التعبئة والتغليف، بالإضافة إلى التروس، والأجزاء المصنعة باستخدام الحاسب الآلي، والمسبوكات الدقيقة، والمزيد، مما يشكل حلاً كاملاً لتوريد الأجزاء.

ميزات المنتج لحزام التوقيت المطاطي (نوع XL).

المزايا المادية والهيكلية

الجسم مصنوع من مطاط الكلوروبرين، مما يجعله مقاومًا للغاية للتآكل والطقس (مقاومة الأوزون، نطاق واسع لدرجات الحرارة). يمنحه قلب الألياف الكثير من قوة الشد، مما يمنع الحزام من الانحناء كثيرًا أثناء علبة التروس ويجعله يعمل بشكل أكثر موثوقية بمرور الوقت. متوافق مع ملف تعريف الأسنان القياسي XL (درجة P=5.08 مم)، فهو يحتوي على ملف تعريف أسنان دقيق للغاية يجعل الشبكة أكثر إحكامًا، مما يقلل من فرصة انزلاق الأسنان وتخطيها.

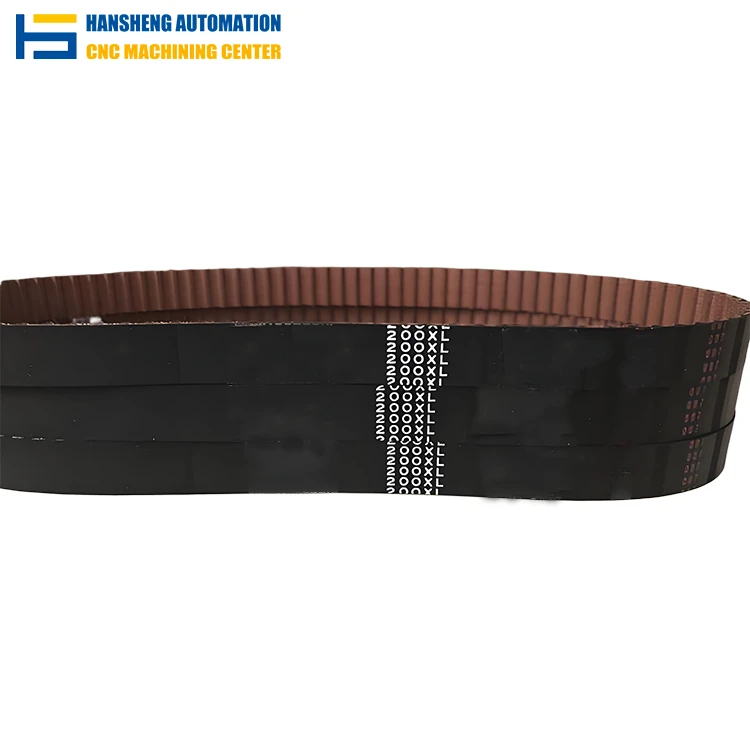

xl timing belt

أداء ناقل الحركة المتوازن

يدعم مواصفات العرض المتعددة (الرموز الإمبراطورية 025/031/037/050، المقابلة للعروض 6.4/7.9/9.5/12.7 مم)، والتكيف بمرونة مع التطبيقات من الأحمال الخفيفة إلى الثقيلة؛ تتجاوز كفاءة النقل 95%، مع ضوضاء تشغيل منخفضة (أقل من أو تساوي 65 ديسيبل)، مما يلبي متطلبات المعدات الدقيقة للتشغيل الهادئ والفعال.

القدرة على التكيف والموثوقية

مواصفات ملف تعريف الأسنان القياسية (زاوية ملف تعريف الأسنان 2θ=50 درجة، ارتفاع السن h=1.27 مم، وما إلى ذلك) التي تعمل مع معظم البكرات من النوع XL- تجعل عملية التثبيت والاستبدال سهلة. يعمل تصميم نصف قطر جذر السن =0.38 مم على توزيع الضغط، ويقلل من خطر الكسر، ويطيل عمر المنتج.

جدول المعلمات (جزئي، والمزيد متاح عند الطلب)

معلمات ملف تعريف الأسنان

نموذج	مادة الجسم	المواد الأساسية	الملف الشخصي للأسنان	الملعب P (مم)	2θ (درجة)	عرض الجذر Lr (مم)	ارتفاع السن ح (مم)	سمك الحزام H (مم)	نصف قطر شرائح الجذر r (mm)
XL	مطاط النيوبرين	حبل الألياف	XL	5.08	50	2.57	1.27	2.27	0.38

ملحوظة:

P: الملعب (P)، وحدة مم، يشير إلى المسافة بين النقاط المقابلة للأسنان المجاورة؛
2θ: زاوية شكل الأسنان، درجة الوحدة؛
Lr: عرض الجذر، الوحدة مم؛
h: ارتفاع السن، الوحدة ملم، يشير إلى المسافة من الجذر إلى طرف السن؛
H: سمك الحزام، الوحدة مم، يشير إلى المسافة من الجانب الخلفي للحزام المتزامن إلى الجذر؛
r: نصف قطر الجذر، الوحدة مم.

جدول معلمات مواصفات XL

عدد الأسنان	رمز العرض (الإمبراطوري)	العرض (مم)	محيط (مم)
30	025 031 037 050	6.4 7.9 9.5 12.7	152.4
32			162.6
34			172.7
35			177.8
36			182.9
37			188.0
38			193.0
39			198.1
40			203.2
41			208.3
42			213.4
43			218.4
44			223.5
45			228.6
46			233.7
47			238.8
48			243.8
49			248.9
50			254.0
51			259.1
52			264.2
53			269.2
54			274.3
55			279.4
56			284.5
57			289.6
58			294.6
59			299.7
60			304.8
61			309.9
62			315.0
63			320.1
64			325.0
65			330.2
66			335.3
67			340.4
67			340.4
68			345.5
69			350.4
70			355.6
71			360.7
72			365.8
73			370.9
74			375.8

مجالات التطبيق

معدات الأتمتة:آلات الفرز، وأنظمة تشغيل المحركات المؤازرة (على سبيل المثال، خطوط إنتاج الإلكترونيات 3C)، التي تعتمد على النقل الدقيق للأحزمة المتزامنة XL لضمان الحركة المتزامنة (على سبيل المثال، الإمساك، النقل).

Sorting robot

الآلات الصغيرة:آليات الفهرسة لآلات الطحن وآلات الحفر، حيث تدعم دقة الربط لملف الأسنان XL (مسافة السن 5.08 مم) أبعاد المعالجة المتسقة.

آلات التعبئة والتغليف:آلات وضع العلامات وآلات قطع الأفلام، باستخدام مقاومة التآكل للأحزمة المطاطية المتزامنة من النوع XL- للتكيف مع-السرعة العالية (أقل من أو تساوي 30 م/ث) وظروف التوقف-البدء-عالية التردد.

Labeling machine

آلات النسيج:آلات اللف ومحركات الأسطوانة لآلات الغزل، قوة الشد الأساسية للألياف، والحفاظ على توتر مستقر لمنع كسر الغزل.

3C الالكترونيات:الطابعات ومعدات الاختبار (مثل آلات تصفيح شاشات الهواتف الذكية)، ومواصفات العرض الضيق (على سبيل المثال، عرض 025) مناسبة للمساحات الصغيرة، مما يضمن دقة النقل - الدقيقة.

Printer

التعليمات

س: كيفية اختيار الأحزمة المتزامنة XL (عدد الأسنان وعرضها)؟

ج: يعتمد عدد الأسنان على نسبة علبة التروس (عدد أسنان بكرة القيادة/عدد أسنان البكرة المدفوعة) ومتطلبات المحيط (المحيط=عدد الأسنان مسافة الأسنان 5.08 مم). والأهم أنه مطابق لمواصفات المعدات الأصلية.
العرض: راجع الحمل (عزم الدوران، الطاقة). 025 (6.4 مم) مناسب للأحمال المنخفضة، مثل معدات 3C، و050 (12.7 مم) مناسب للأحمال الكبيرة، مثل الأدوات الآلية. يمكنك أيضًا استخدام صيغة حساب الحمل على الحزام المتزامن للتحقق من عملك.

س: ما هي العوامل التي تؤثر على عمر خدمة الأحزمة المطاطية المتزامنة من النوع XL-؟

ج: البيئة: درجات الحرارة المرتفعة (فوق 80 درجة) والرطوبة تسرع من شيخوخة المطاط؛
الحمل: قد يؤدي تجاوز عزم الدوران الموصى به إلى حدوث انزلاق وتلف لسطح السن.
التثبيت: إذا لم تكن البكرات متوازية أو إذا كان التوتر مرتفعًا جدًا أو منخفضًا جدًا، فقد يكون التشابك سيئًا.
الصيانة: قد يؤثر وصول الزيت إلى جسم الحزام أو عدم تنظيف الغبار الذي يتراكم مع مرور الوقت على عمر الحزام.

س: ما الذي يجب ملاحظته أثناء التثبيت؟

ج: المحاذاة: ضمان توازي البكرة أقل من أو يساوي 0.5 درجة لمنع تآكل سطح الأسنان؛
الشد: اضغط على جسم الحزام بأصابعك، مع التحكم في الانحراف حتى 10-15 ملم (فضفاض للأحمال الخفيفة، ومشدود للأحمال الثقيلة)؛
الحماية: تجنب الخدوش الحادة؛ توصي العملية الأولية بالتشغيل في وضع الخمول لمدة 15 دقيقة-.

س: هل يمكن استبداله بملفات أسنان أخرى (على سبيل المثال، النوع L-)؟

ج: لا! تبلغ درجة ميل السن XL 5.08 ملم، في حين تبلغ درجة السن من النوع L-عادة 9.525 ملم. أحجام ملامح الأسنان، مثل ارتفاع السن وعرض جذر السن، ليست هي نفسها أيضًا. إذا فرضت عملية استبدال، فسوف تفشل الشبكة وستتخطى أسنان الحزام. تحتاج إلى مطابقة أسنان XL تمامًا.

س: كيف يجب المحافظة عليه يومياً؟

ج: التنظيف: استخدمي منشفة ناعمة لمسحها؛ لا تستخدم المذيبات مثل البنزين، والتي يمكن أن تلحق الضرر بالمطاط.
الفحص: التحقق من وجود تآكل على سطح السن (التلف، الشقوق) والشيخوخة على الحزام (الشقوق، التصلب) بشكل منتظم.
التخزين: يحفظ في مكان بارد وجاف بعيداً عن أشعة الشمس المباشرة. لا تطويها أو تضغط عليها؛ تعليقه هو الأفضل.
